Один из способов создания подземной пещеры

В этом туториале я попытаюсь вам рассказать о том, как можно создать пещеру. Здесь я использовал один из нескольких способов её создания.

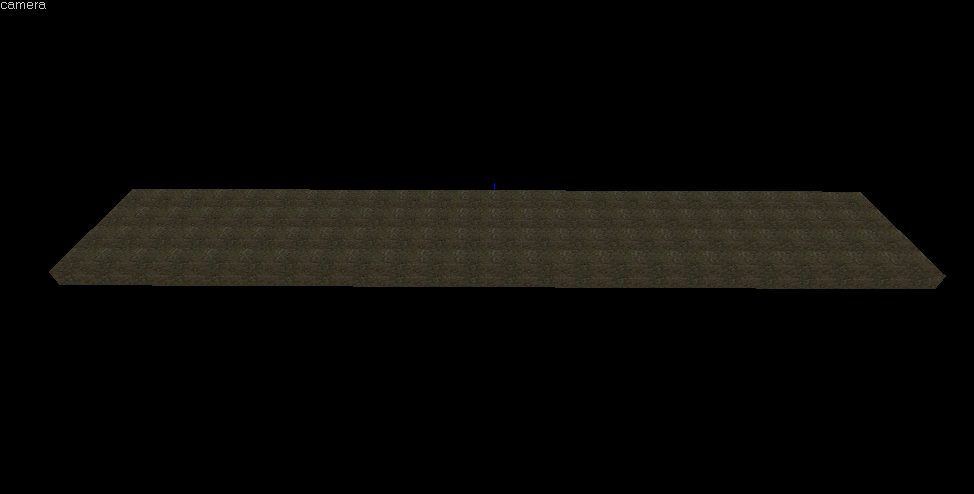

Для начала нам нужно всего - лишь создать плоский браш, как я показал на изображении.
Один из способов создания подземной пещеры

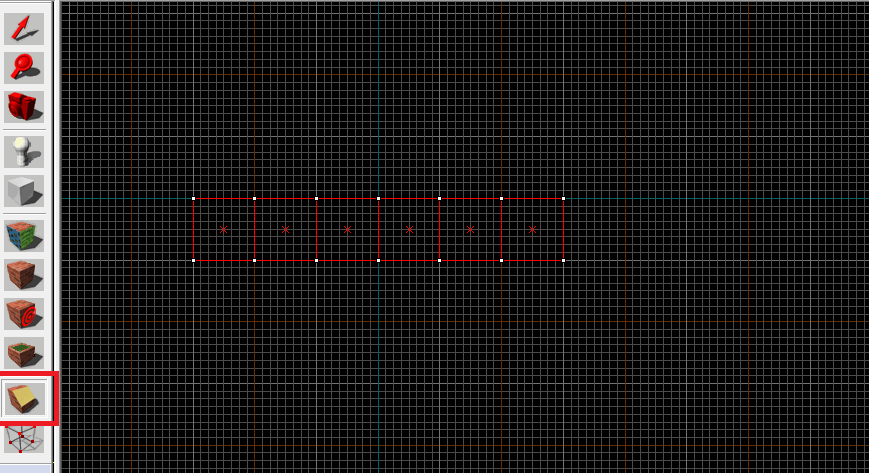

Далее нужно его разделить на несколько частей с помощью инструмента "Clipping Tool"
Один из способов создания подземной пещеры

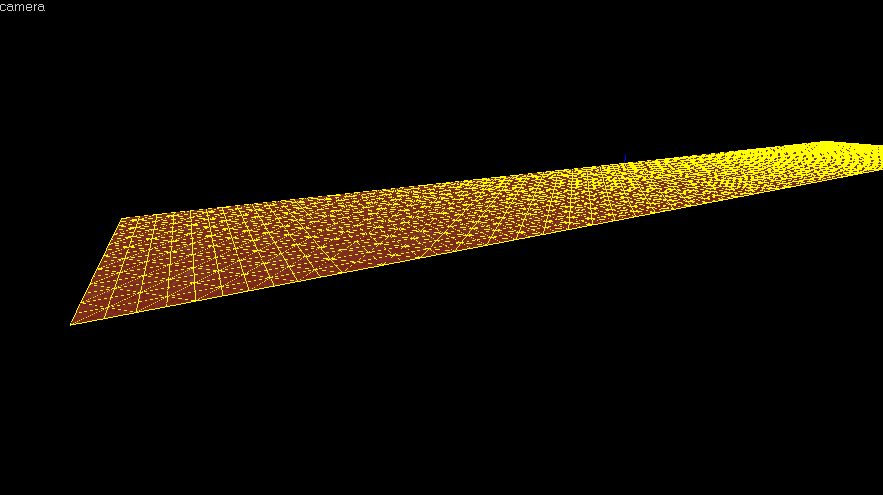

Затем превращаем все эти части в "Displacement", и выделив лишь верхнюю сторону браша.
Один из способов создания подземной пещеры

Создание пещеры вам будет напоминать создание картонной объёмной фигуры.
Как только мы перевели все части в Displacement, можно начинать делать стенки, пол и потолок. Для этого нам нужно выделить все части, и с помощью копирования создать

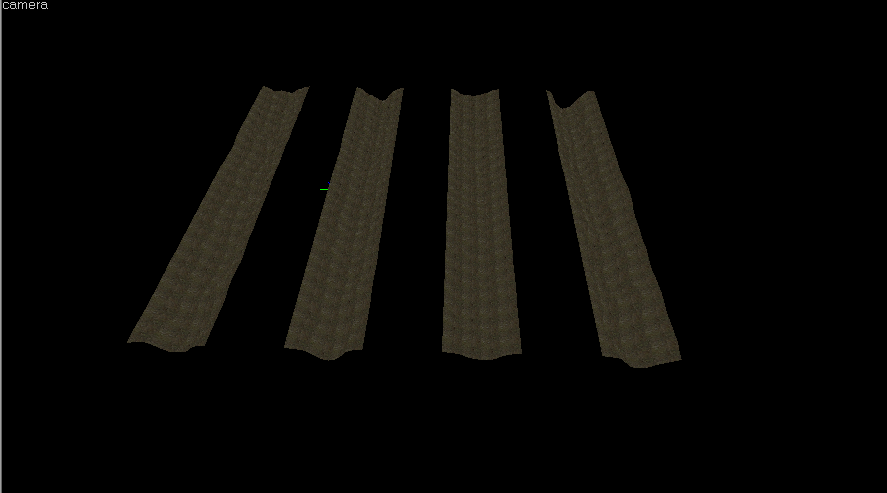

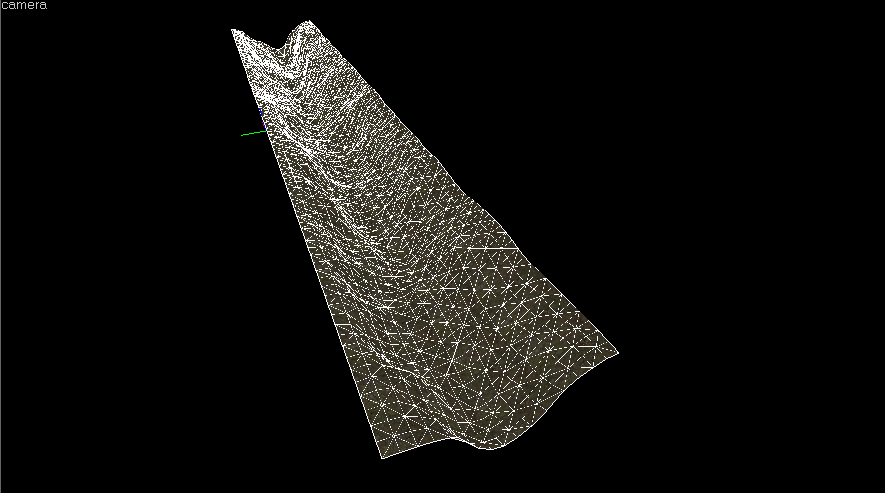

4 точно такие же Displacement'ы. Каждая будет являться либо полом, либо потолком, либо стенами. Поэтому их будет 4. После копирования выделите все 4, и все его части, и с помощью инструмента у Displacement'a "Paint Geometry" Сделайте что то вроде широкой ямы.Если вы знаете, как пользоваться и как создавать Displacement, то у вас с этим проблем не должно возникнуть.
Один из способов создания подземной пещеры
Один из способов создания подземной пещеры

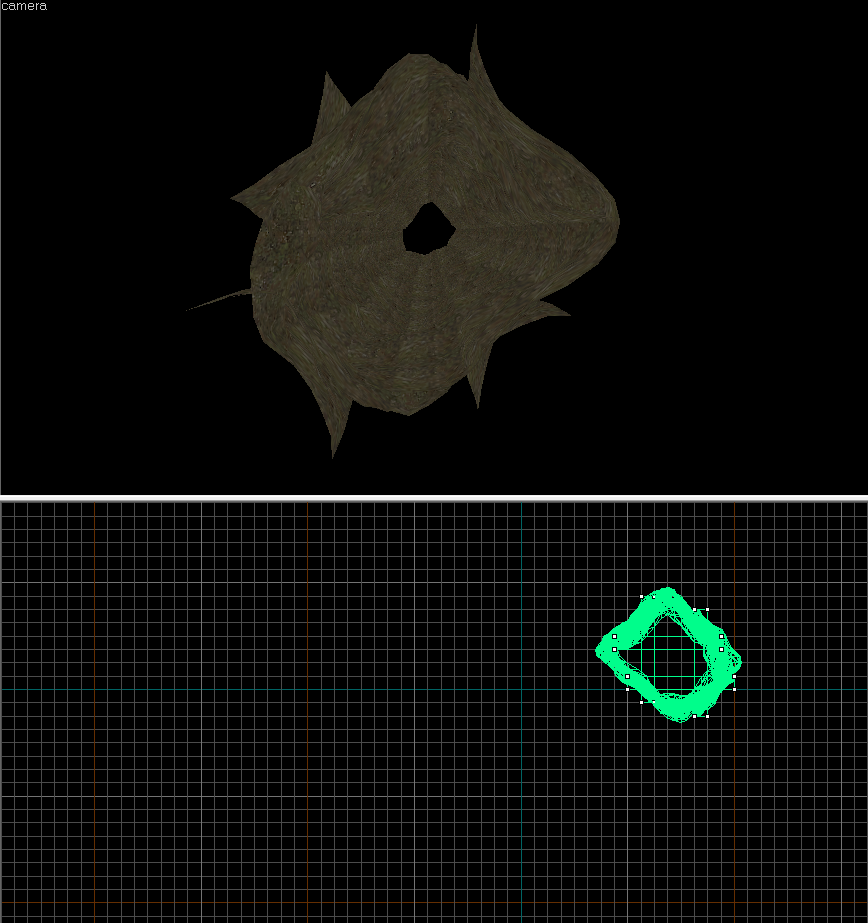

Далее нам нужно разместить все 4 стороны пещеры так, чтобы образовалась пещера...
Один из способов создания подземной пещеры

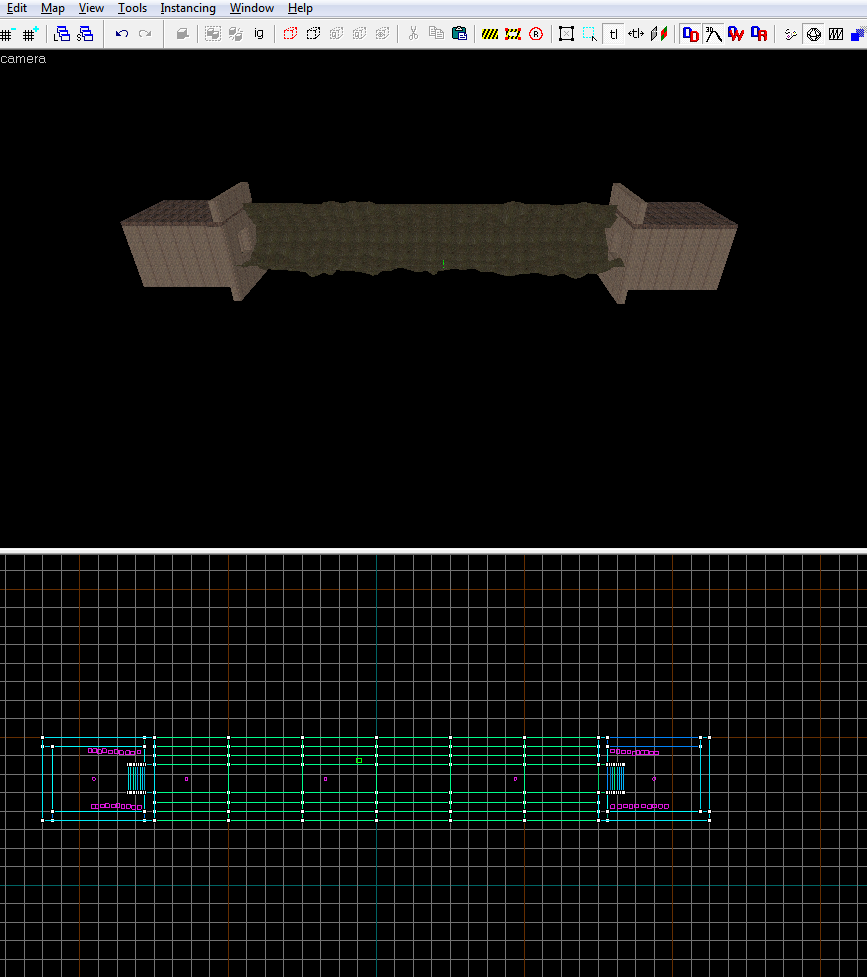

Теперь у нас есть пещера. Но всё же зачем одна только пещера, на концах которых ничего нет?. Мы построим базы Террористов и Спецназовцев на концах пещеры..
Один из способов создания подземной пещеры

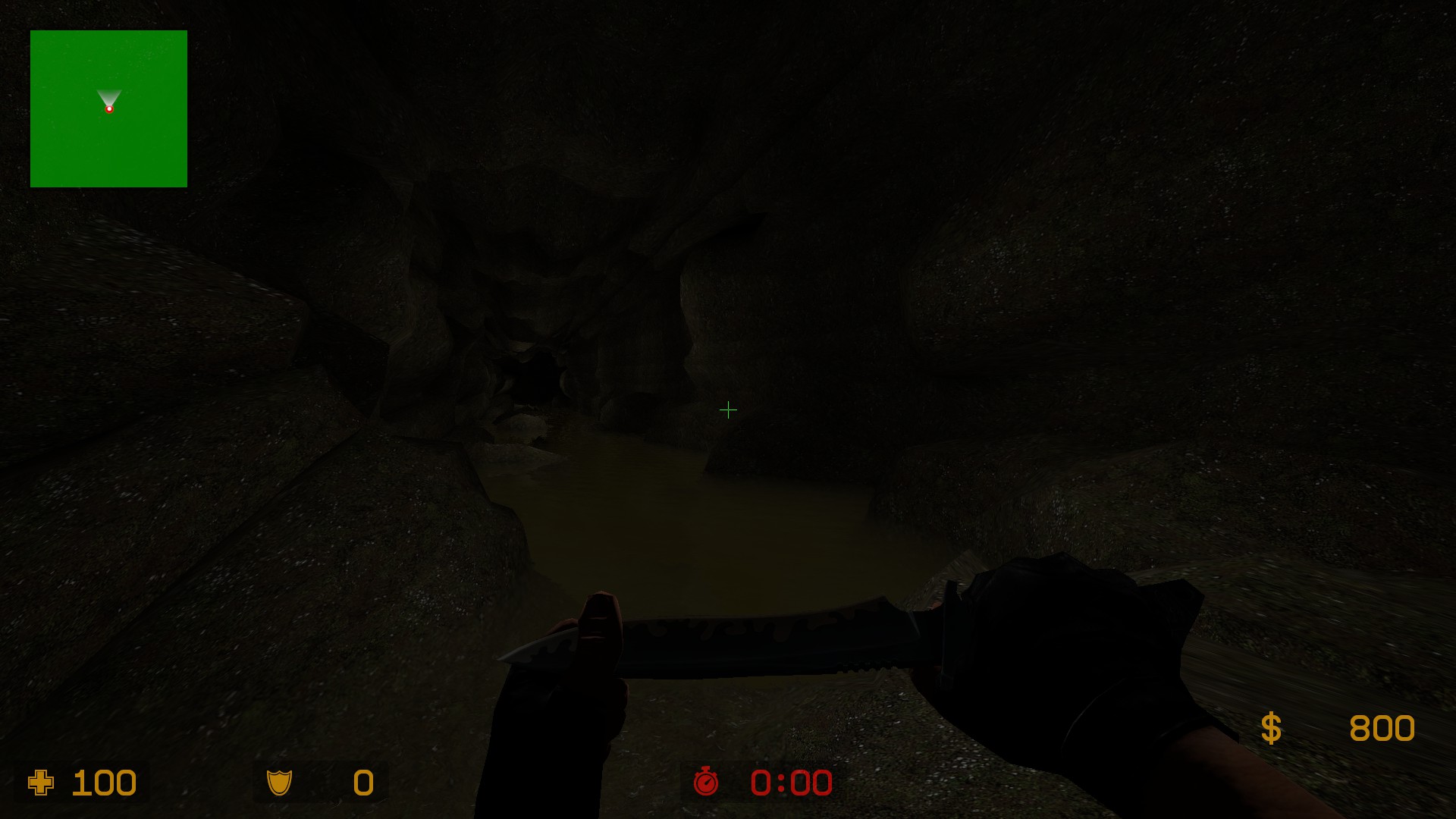

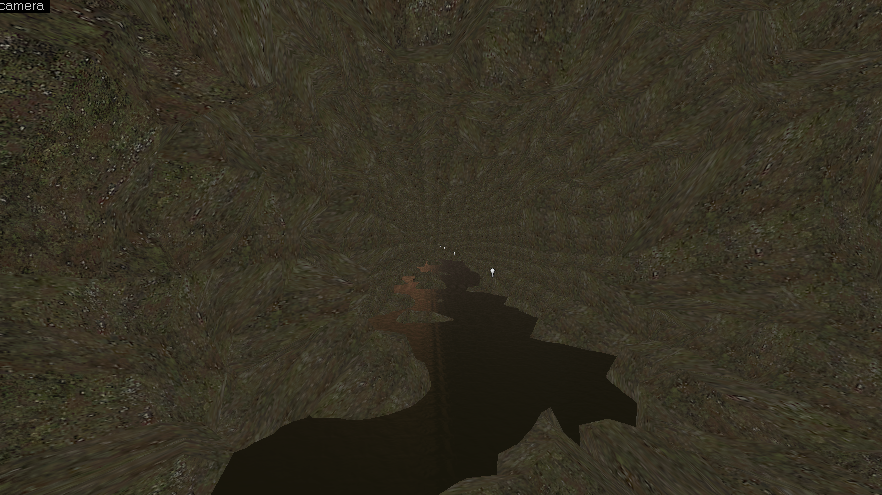

Готово! После компилирования получится это:
Один из способов создания подземной пещеры


Если поэкспериментировать с инструментами Displacement'a, то можно создать пещеру даже без использования переворачивания сторон.

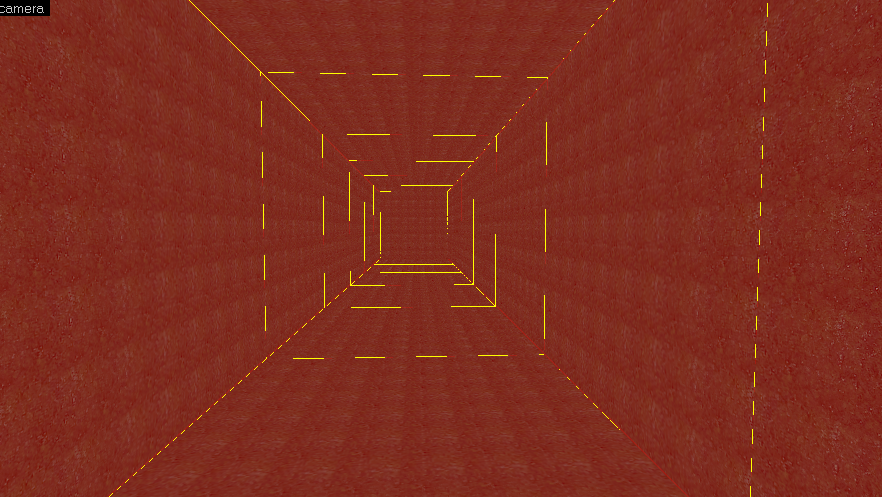

Также делим все стороны..
Один из способов создания подземной пещеры


Экспериментируем..
Один из способов создания подземной пещеры

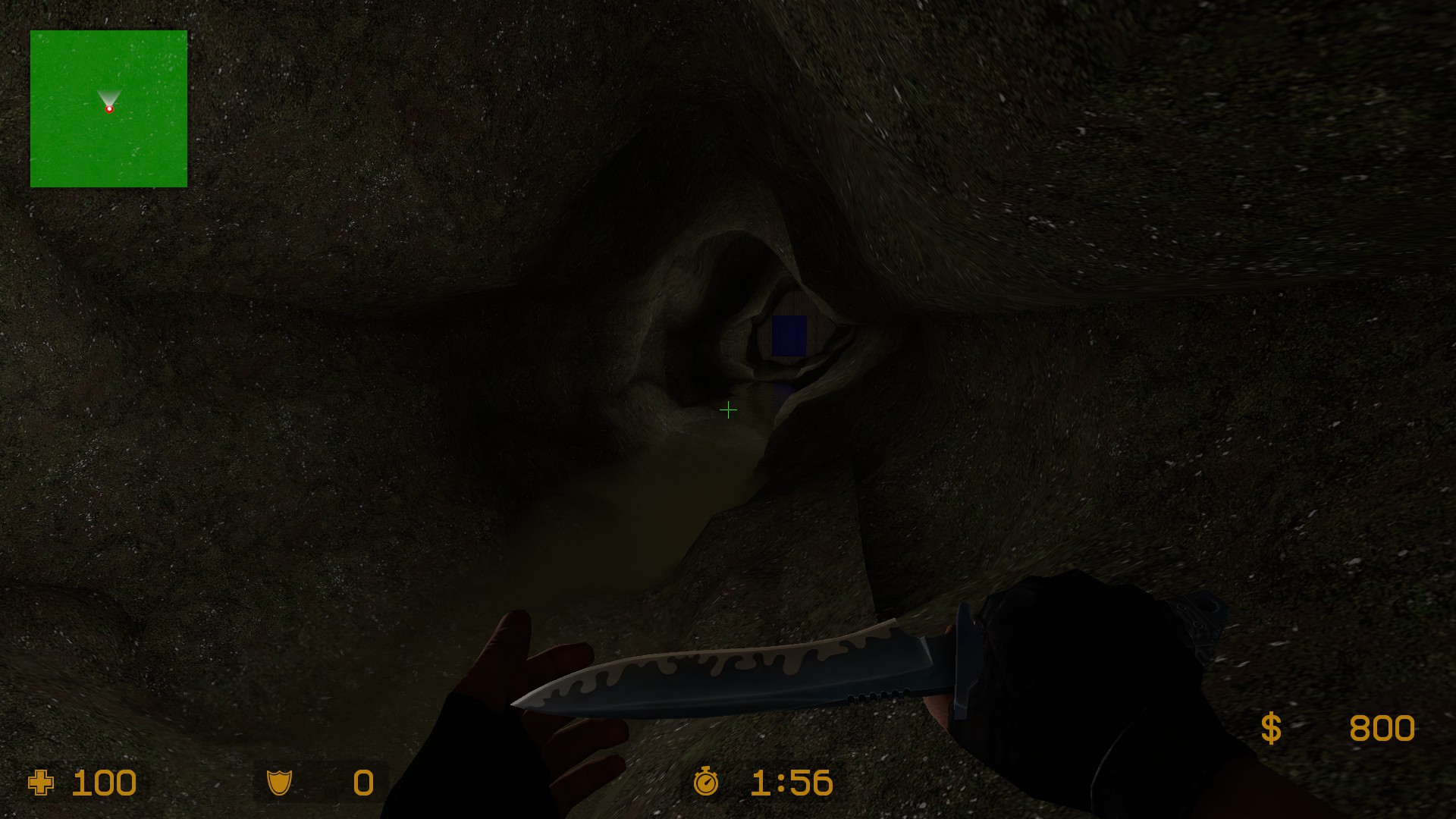

После компилирования у меня получилось это:
Один из способов создания подземной пещеры

Туториал закончен! Ждите новых! Удачи вам!

Я решил загрузить свою карту из этого туториала сюда:
cs_peshera.bsp

Автор: DerkMorris Понравилось: 8  Не понравилось: 0
