Создание карты по реальной местности

Создаём карту, основанной на реальной местности: упрощаем задачу расстановки объектов + обзор генератора ландшафта DispGen
        Вы начали создавать карту по реальной местности? В таком случае вы наверняка столкнулись с проблемой правильной расстановки объектов на карте. В этом случае поможет временно наложенная текстура на "пол" карты, на которой будет показано правильное расположение зданий и прочих объектов

        Идём в карты Google (или Яндекс, кому что нравится), ищем нужную нам местность, приближаем и делаем скрин:

Создание карты по реальной местности

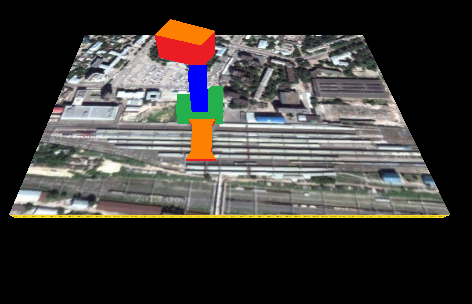

        Дальнейшие действия сложности не представляют: нужно обработать наш скрин, удалив ненужные части карты, затем превратить в текстуру. Создание текстуры сложности не представляет, если забыли - читайте про это здесь. Никакие параметры настраивать тут не надо, простая текстура, которую в хаммере нужно растянуть согласно необходимым размерам. Готово, можно начать строительство:

Создание карты по реальной местности


        На этом туториал не заканчивается, теперь рассмотрим программу для создания ландшафта DispGen. От редактора ландшафта TerrainGenerator, который описывается тут, DispGen отличается тем, что в нём нет возможности вручную создавать ландшафт, он генерируется сам случайно или с помощью карты высот. Посмотрим на интерфейс программы:

Создание карты по реальной местности

  • 1. Brush Generation Parameters. Тут настраивается размер будущего ландшафта

  • 2. Displacement Adjustments. Когда вы слишком низко или высоко опускаете дисплейсмент, текстура может сильно растянуться. Если параметр Displacement Adjustments включен, то такие растяжения программа постарается свести к минимуму. Рекомендуется включить этот параметр

  • 3. Здесь указывается путь к карте высот (чёрно-белая картинка в формате bmp). Параметр Run Smoothing настраивает сглаживание ландшафта, чтобы не возникало острых углов.

  • 4. Тут указывается материал, которым будет покрыт ландшафт

  • 5. Alpha Map. Тут указывается путь к карте с альфа-каналом для того, чтобы на дисплейсмент был наложен альфа-канал (т.е. вторая текстура). И дополнительные настройки.

  • 6. Выходной VMF-файл и его настройки, такие как высота скайбокса и оптимизация NODRAW'ом

  • 7. Display Height Map и Display Alpha Map - превью карты высот и альфа-карты, Generate - сгенерировать ландшафт, Exit - выход


  •         Теперь о том, как создать карту высот. Опять же, в картах Google ищем нужную местность и делаем скрин (при этом нам нужна физическая карта, где отображается рельеф!)

    Создание карты по реальной местности


            В любом графическом редакторе нам нужно сделать картинку чёрно-белой и сохранить в формат BMP, что не представляет сложности:

    Создание карты по реальной местности

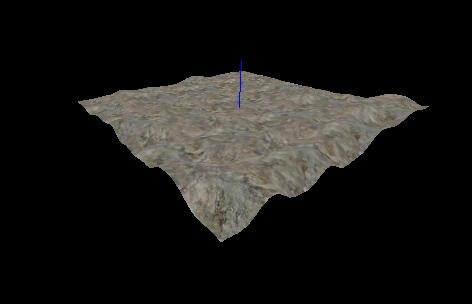

            Указываем путь к этой картинке, генерируем ландшафт и загружаем в хаммер:

    Создание карты по реальной местности


            Итак, урок завершён. Удачи в создании реал-мапы и до новых встреч!

    Автор: Лорд Беккет Понравилось: 6  Не понравилось: 2
