Дисплейсмент

В этом уроке мы узнаем всё о дисплейсментах, научимся создавать ландшафт, накладывать на одну сторону дисплейсмента сразу 2 текстуры и создавать идеально круглый шар!
        Всем снова привет, сегодня мы познакомимся с дисплейсментами. Дисплейсмент позволит вам создать ландшафт для карты, не прибегая к сторонним генераторам ландшафта. К тому же данный инструмент имеет очень много возможностей. Окно управления дисплейсментом можно открыть, выбрав Texture Application и в верхней вкладке окна выбрать "Displacement". Перед вами такое окно:


Дисплейсмент

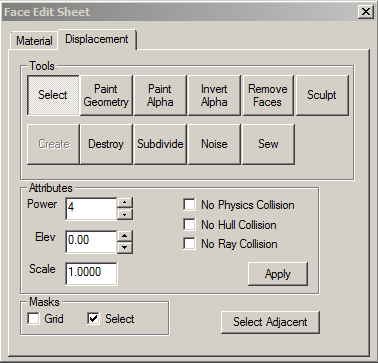

        С каждым инструментом мы сейчас познакомимся


  • Select. Позволяет выделять стороны брашей и дисплейсментов. Учтите, что этот инструмент будет работать, если во вкладке текстур выбран режим "Select" или "Lift+Select".


  • Paint Geometry. Из названия ясно, что этот инструмент рисует геометрию. При нажатии на кнопку появляется такое окошко:


    Дисплейсмент



    Effect - настраивает, как будет рисоваться дисплейсмент, Axis - направление вытягивания дисплейсмента, Brush - способ вытягивания, Distanse - дистанция, на которую будет вытягиваться дисплейсмент (ставьте как можно меньше, иначе ваш дисплейсмент за секунду вытянется настолько, что вы не сможете найти его конец. Отрицательное значение этого параметра вытягивает дисплейсмент в противоположную сторону), Radius - область вытягивания, чем больше, тем большая площадь изменяется, AutoSew - автосшивание дисплейсментов (например, вы редактируете сразу несколько дисплейсментов; в таком случае между ними могут образоваться зазоры, через которые в игре будет видно скайбокс или чёрную пустоту. Чтобы этого не допустить, используйте инструмент Sew/AutoSew. Но даже в этом случае зазоры могут появиться. Их следует закрывать чем-нибудь, чтобы не испортить карту)

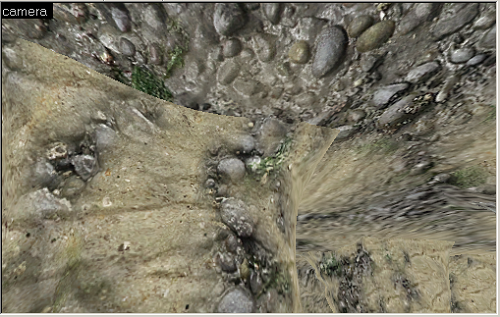

  • Paint Alpha. Позволяет рисовать на дисплейсментах текстурой. Эта возможность встречается только у blend-текстур (двойные текстуры). Перед тем, как рисовать на дисплейсменте, покрасьте его текстурой, в названии которой присутствует слово blend. После нажатия на кнопку у вас появится кисточка в 3D-виде(правда, кисточкой её можно назвать с большой натяжкой), а также появится окно настроек рисования. Оно похоже окно Paint Geometry, единственное, что следует учесть: Effect обязательно должен быть Paise/Lower, а Value отвечает за интенсивность рисования. Там, где вы будете рисовать этой кисточкой, будет появляться вторая текстура, как на картинке:


    Дисплейсмент



    Если вы выберете не двойную текстуру, то при рисовании визуально ничего не поменяется, но, если после такого рисования вы поменяете текстуру на двойную, то рисунок появится


  • Invent Alpha. Меняет местами текстуру "холста" и текстуру "рисунка". Поэкспериментируйте и всё поймёте.


  • Remove Fases. Удаление сторон дисплейсмента.


  • Sculpt. Инструмент для ваяния.


  • Create. Создаёт дисплейсмент из выделенных сторон браша, не выделенные стороны дисплейсментом не станут и не будут отображаться в игре. При нажатии на кнопку появляется окошко, где нужно ввести масштаб дисплейсмента (Значение Power), тем больше масштаб, тем на большее количество редактируемых частей делится дисплейсмент. В игре это значение не используется, оно пригодится только в Хаммере для рисования геометрии.


  • Destroy. Превращает дисплейсмент обратно в браш. Весь рельеф исчезнет.


  • Subdivide. Делает из выделенных сторон дисплейсмента округлую фигуру. Например, вам нужно сделать абсолютно круглый шар. Выделяем браш-куб (все его стороны), делаем из него дисплейсмент, выделяем все стороны и жмём эту кнопку. Вуаля! Шар готов!


    Дисплейсмент



    Таким же образом можно делать круглые столбы, только вместо выделения всех сторон выделяете только те стороны, которые должны быть округлые.


  • Noise. Создаёт шум на дисплейсменте, т.е. неровности


  • Sew. Сшивает выделенные стороны дисплейсментов.


  • Power. Это как раз то значение, которое вы ввели, когда строили дисплейсмент. Тут его можно редактировать.


  • Elev. Перемещение дисплейсмента вверх/вниз.


  • Scale. Размер.


  • Grid. Скрывает сетку дисплейсмента.


  • Select. Скрывает выделение красным цветом.


  • No Physics Collision. Выключает возможность физического контакта с дисплейсментом (физ. объекты и игрок будут проваливаться сквозь него).


  • No Hull Collision. Дисплейсмент не показывается в игре.


  • No Ray Collision. Дисплейсмент не отражает лучи и тени (нулевое освещение).



Автор: Лорд Беккет Понравилось: 5  Не понравилось: 0
