Как сделать прямоугольную дыру в Displacement'e

Если вы сталкивались с ситуацией, что вам нужно сделать какое то отверстие в Displacement'e для какой - нибудь пещеры, люка, или подвала, но у вас большие куски Displacement'ов, и обычное удаление Displacement'a будет не красивым, или не выгодно для карты, то эта статья вам поможет!

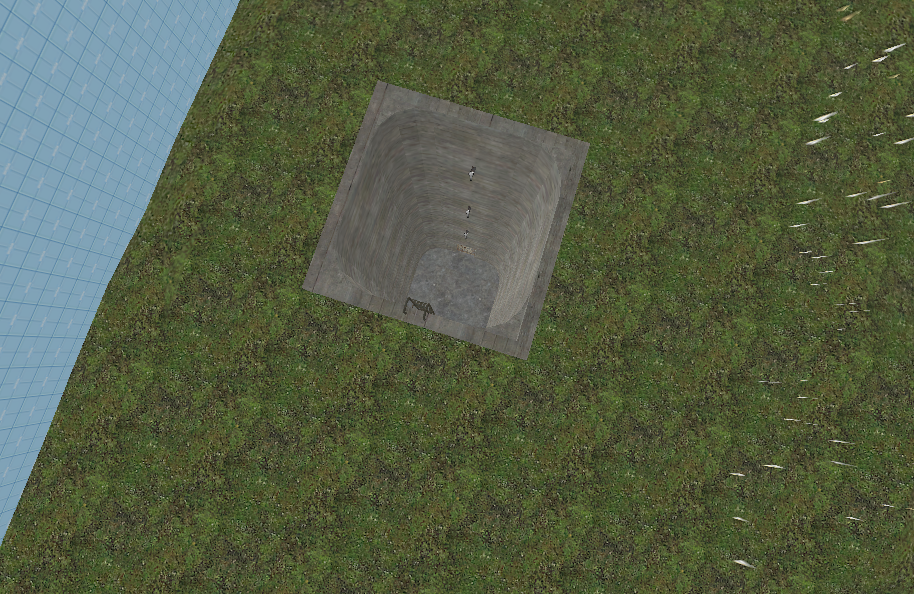

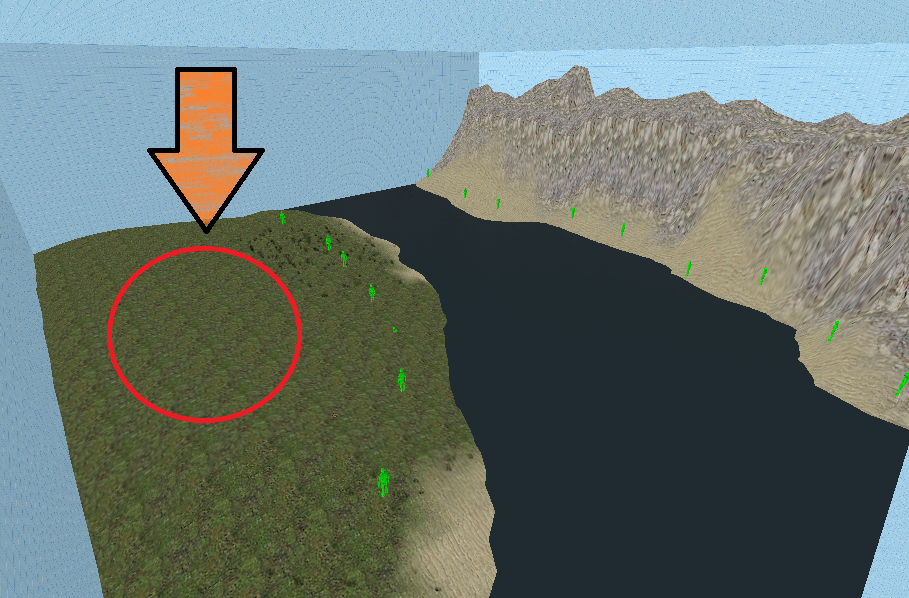

Допустим, что в этом месте нам нужно сделать люк, который будет вести в подземный бункер. Мы могли бы просто удалить этот кусок Displacement'a, и сделать люк, но его бы пришлось сделать очень большим, так как кусок Displacement'a слишком большой.
Как сделать прямоугольную дыру в Displacement
Как сделать прямоугольную дыру в Displacement

Поэтому, первое что мы делаем, так это с помощью инструмента.
Как сделать прямоугольную дыру в Displacement

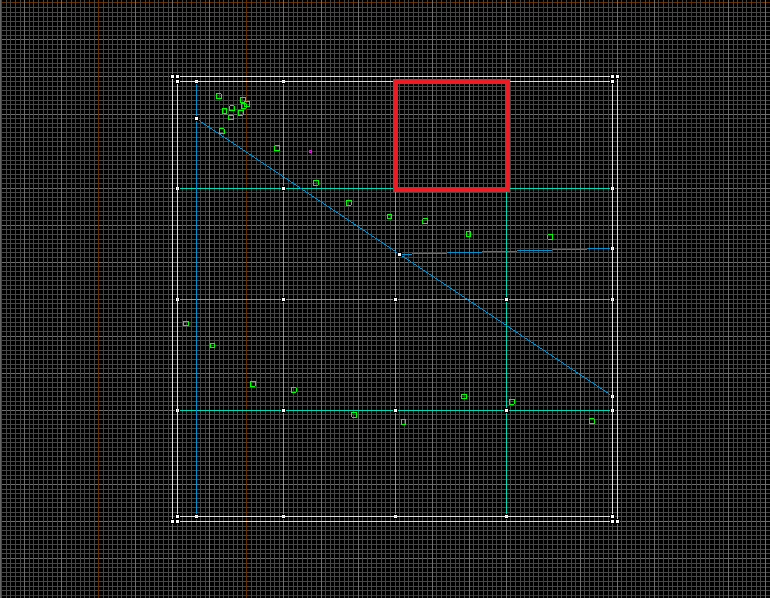

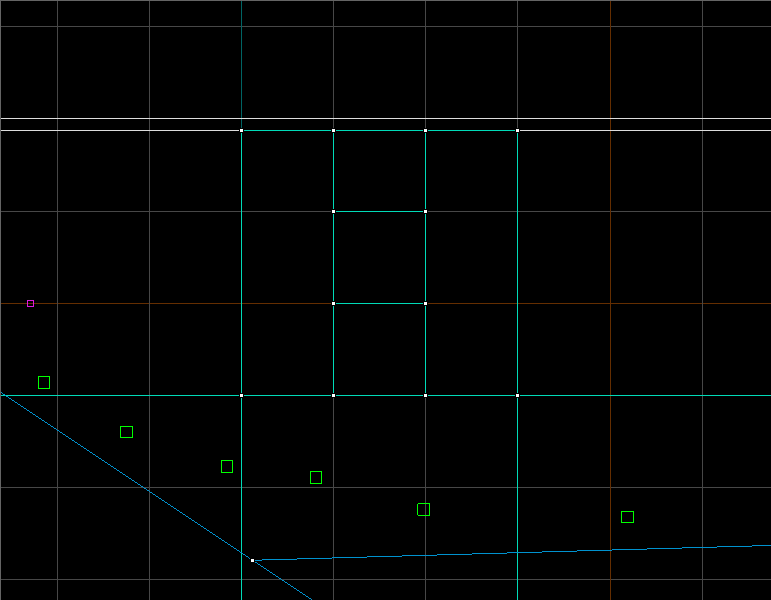

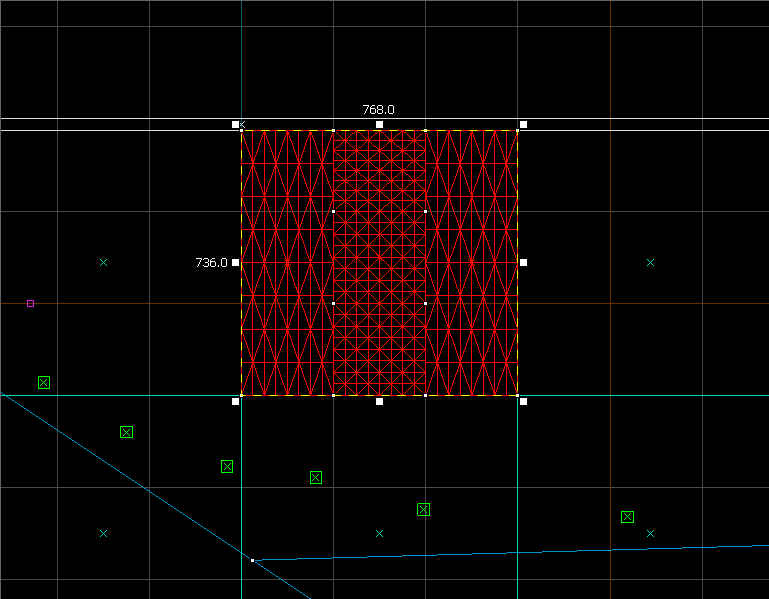

Режим один кусок Displacement'a вот таким образом:
Как сделать прямоугольную дыру в Displacement



Как сделать прямоугольную дыру в Displacement



Как сделать прямоугольную дыру в Displacement


Готово! после нарезки мы могли бы просто убрать центральную часть нарезанного Displacemnt'a, которая появилась в результате нарезки.

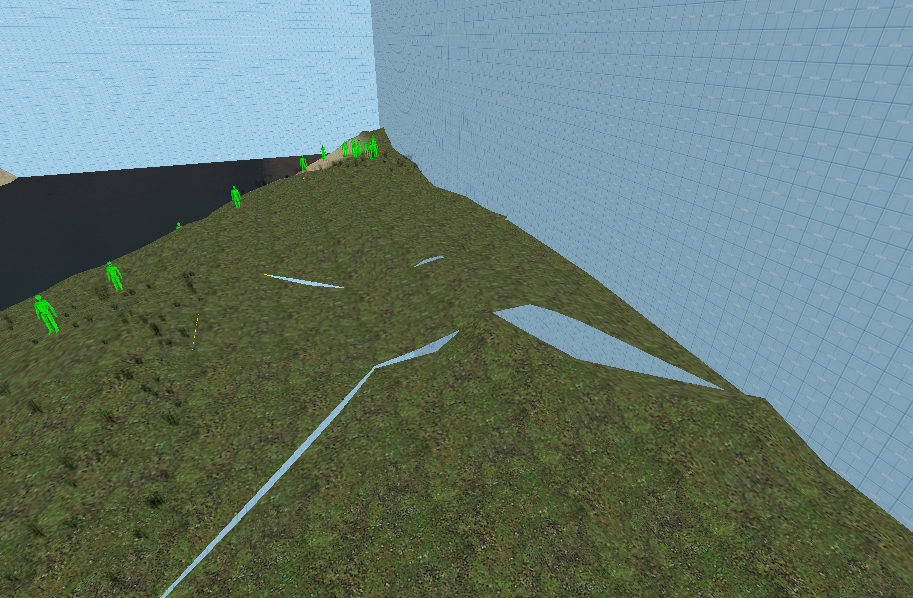

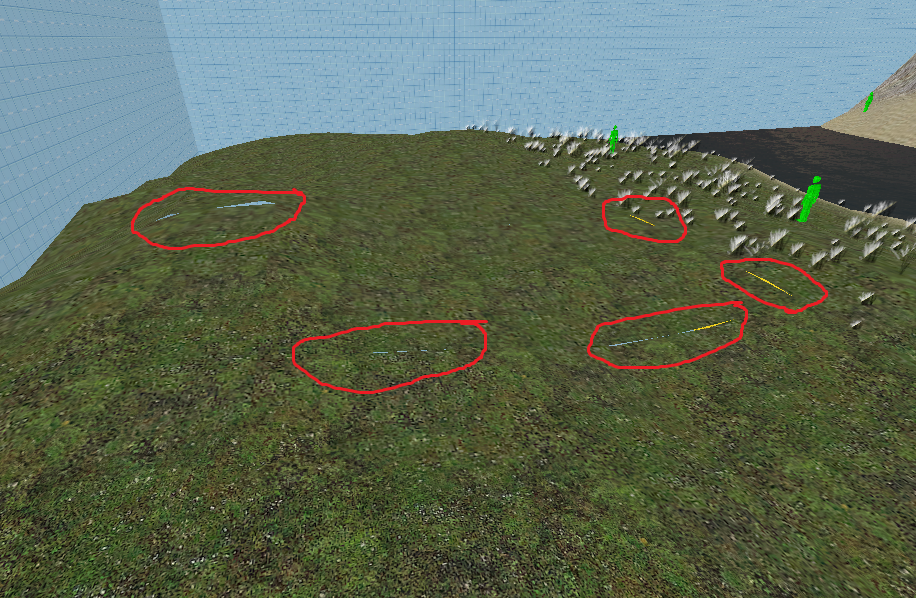

Если вас устраивают появившиеся дыры в Displacement'e, которые показаны на изображении ниже, то можете смело удалять центральную часть, и делать люк.

Как сделать прямоугольную дыру в Displacement

Ну а если же вы не довольны этими дырами, то давайте их устраним! В этом нам поможет инструмент Как сделать прямоугольную дыру в Displacement.

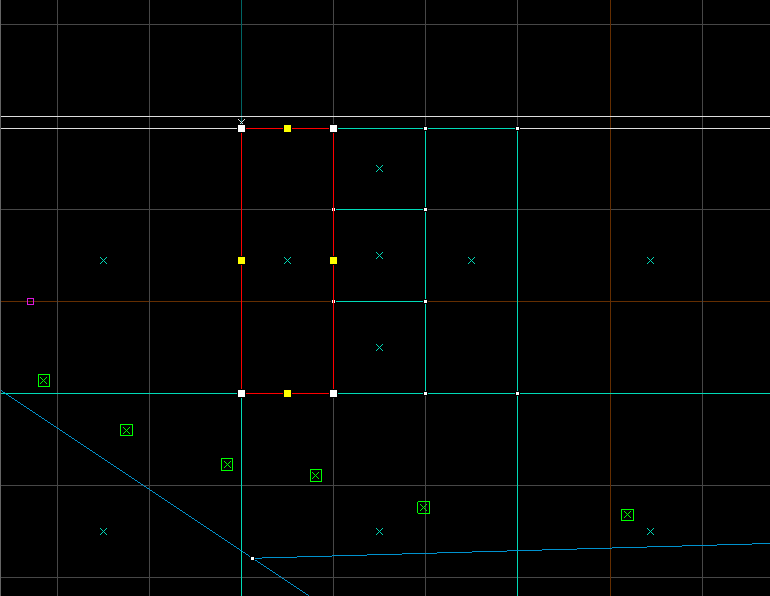

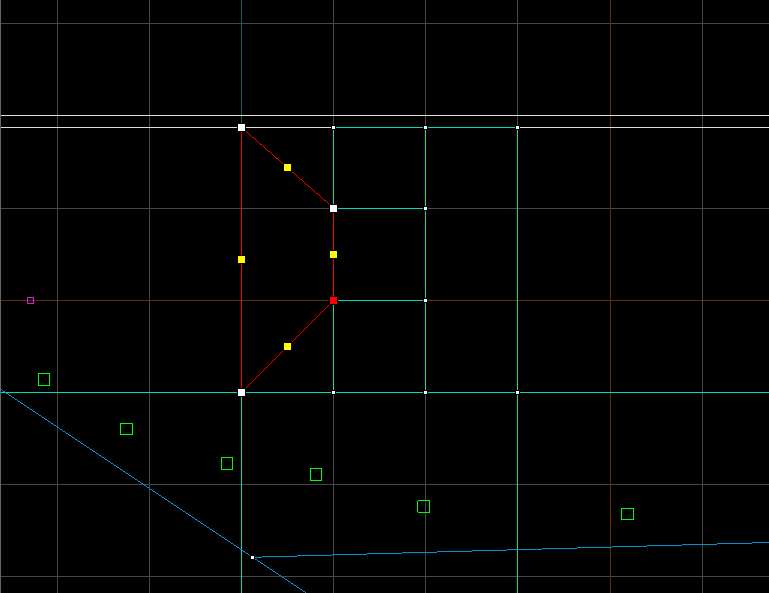

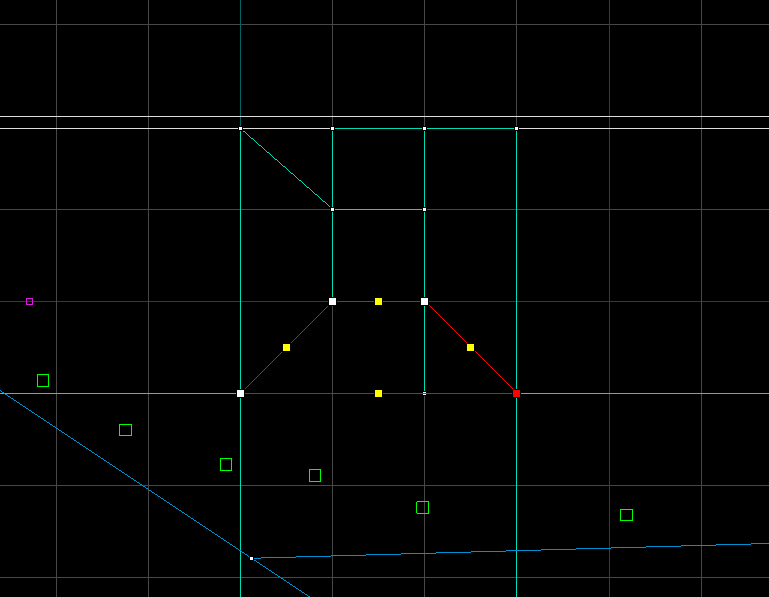

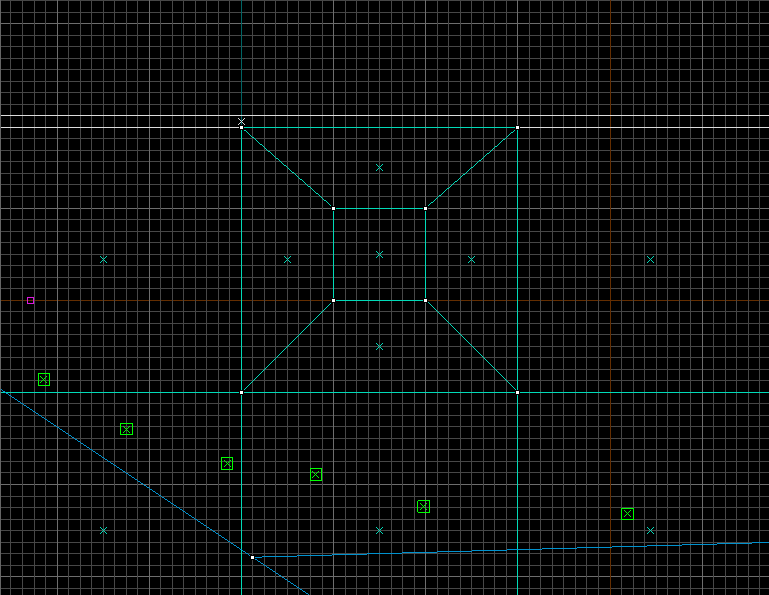

Перетаскиваем края Dosplacement'ов, которые находятся рядом с центральным Displacement'ом таким образом..


Как сделать прямоугольную дыру в Displacement


Как сделать прямоугольную дыру в Displacement


Как сделать прямоугольную дыру в Displacement


Как сделать прямоугольную дыру в Displacement

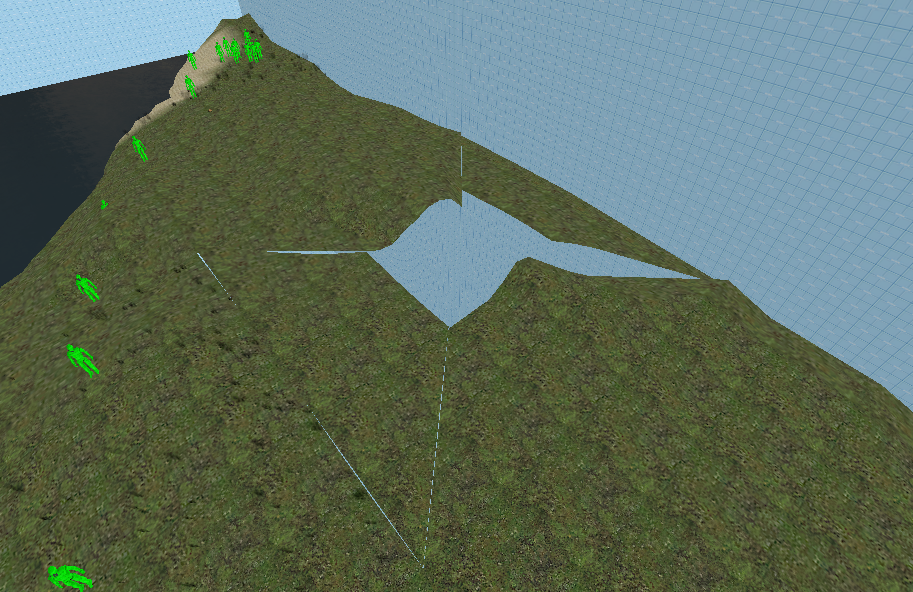

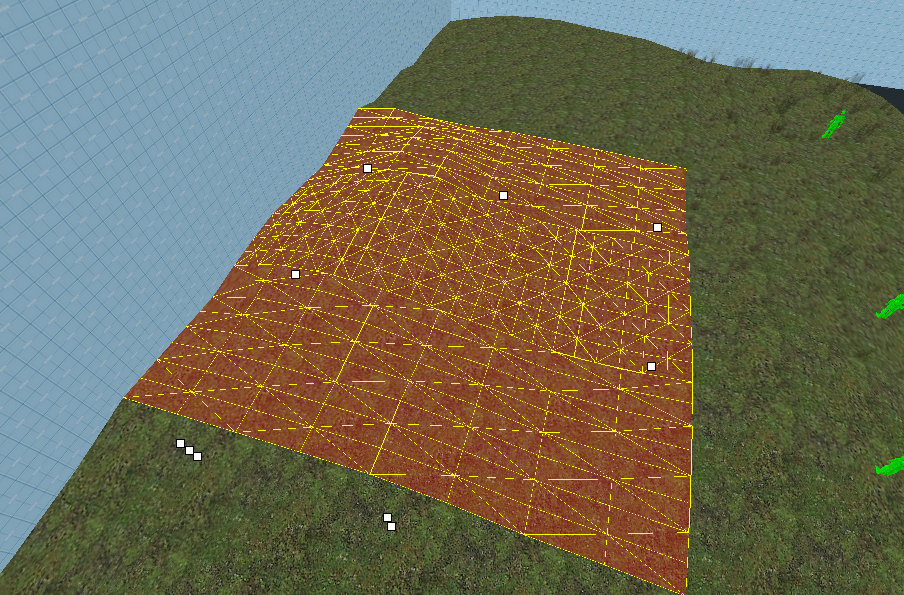

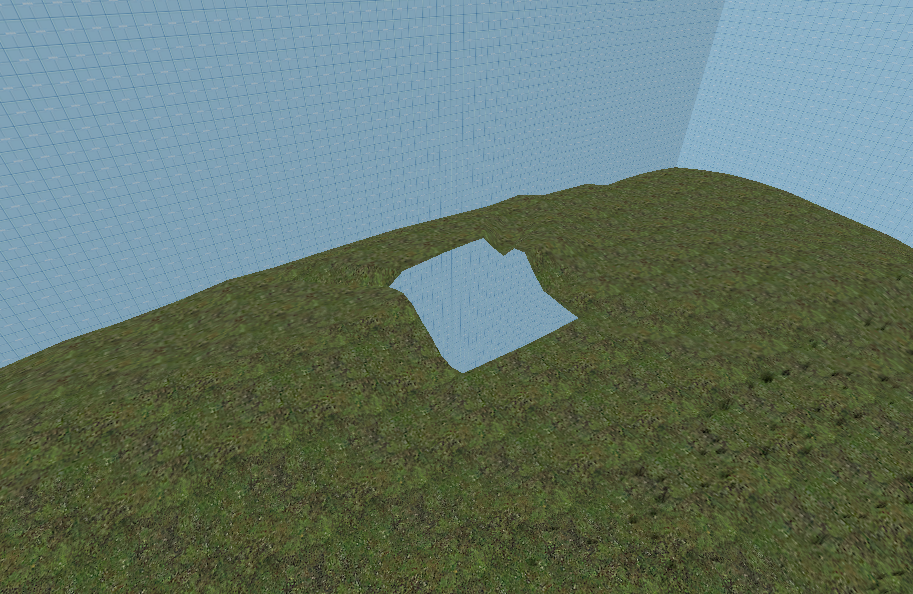

Готово! В результате мы можем увидеть, что дыры стали даже больше..

Как сделать прямоугольную дыру в Displacement

Но мы это сможем исправить.. Давайте удалим центральную часть, чтобы она больше не мешала...

Как сделать прямоугольную дыру в Displacement

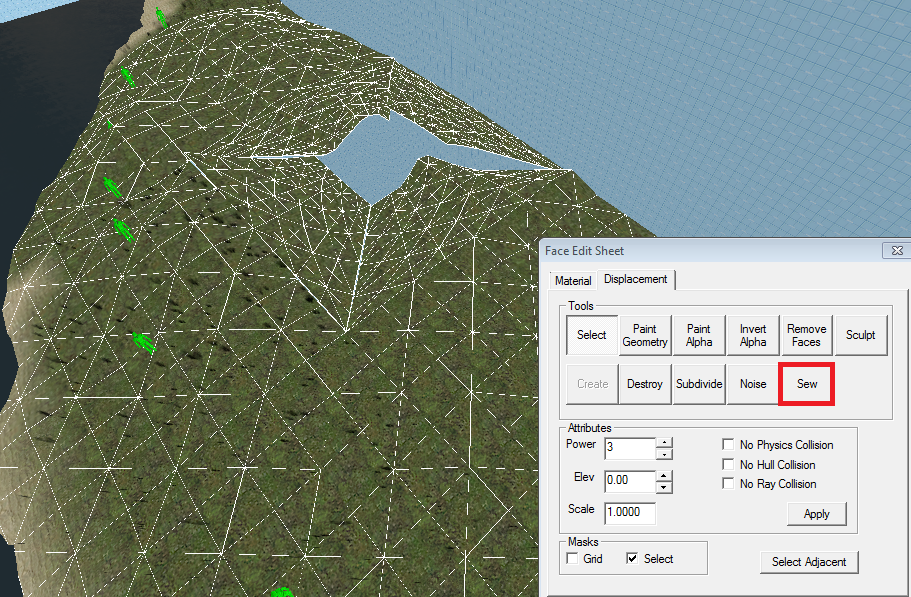

Выделите все Displacement'ы, которые прилегают к дыре, и некоторые другие, и используйте инструмент "Sew"

Как сделать прямоугольную дыру в Displacement

После этого мы получим следующее..

Как сделать прямоугольную дыру в Displacement

Выглядит неплохо, не правда ли? :)

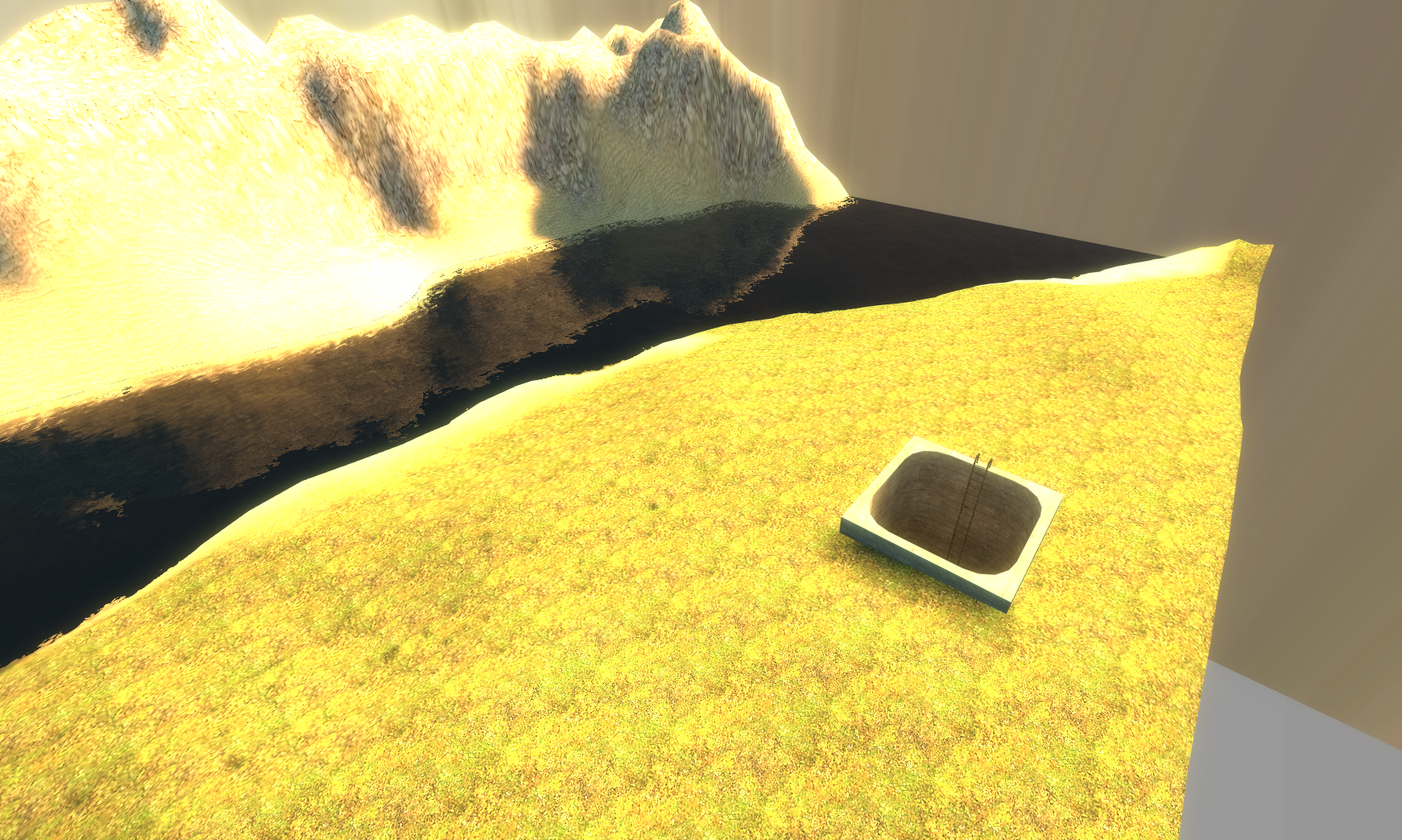

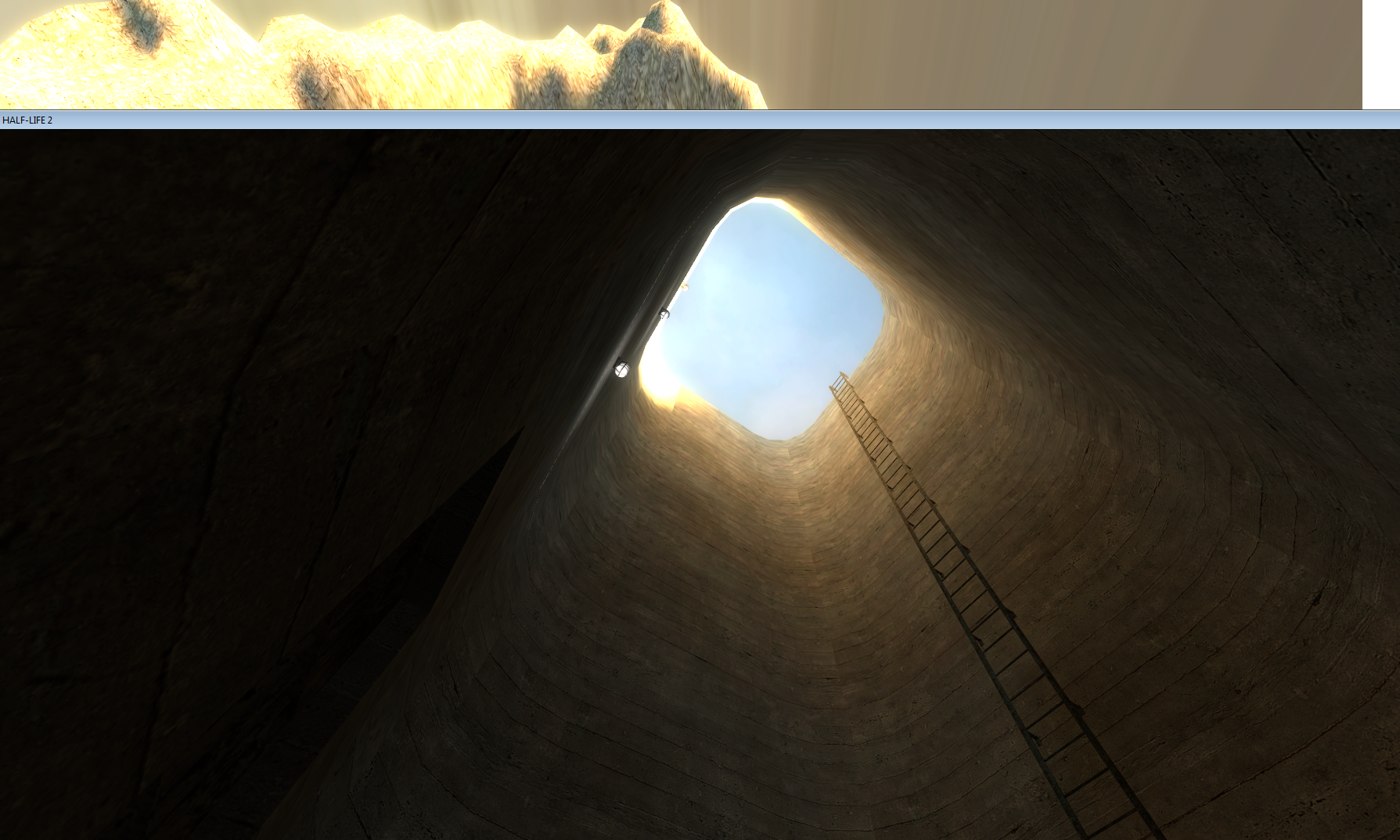

Ну а дальше можно уже делать то, что вам нужно. Это уже зависит от вашей фантазии..

Как сделать прямоугольную дыру в Displacement


Как сделать прямоугольную дыру в Displacement


Как сделать прямоугольную дыру в Displacement


Как сделать прямоугольную дыру в Displacement


На этом урок закончен! Я выкладываю эту статью второй раз, поэтому в ней может быть что - то не подробно расписано. Всем спасибо. Удачи вам, и всего хорошего!

DerkMorris (c)

Автор: DerkMorris Понравилось: 11  Не понравилось: 0
